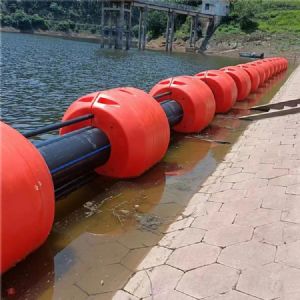

水上夹组管道两半片管道浮筒

一、产品定义

两半片管道浮筒又称对夹式管道浮托、分体式管线浮撑，由左右两片弧形浮体对合包裹管道，依靠螺栓锁紧固定，依靠自身浮力托举输水管、疏浚管、抽沙管、海上输油软管，实现水上拖航、水上敷设、水面临时架设，广泛用于河道、湖泊、近海海上管线漂浮支撑。

二、材质工艺（水上 / 海上区分）

1. 主流 HDPE 滚塑分体浮筒（90% 水上项目选用）

1. 工艺：一体滚塑成型两半壳体，无焊缝，壁厚 12–20mm，海上工况加厚至 16–20mm；添加抗 UV、耐海水盐雾助剂。

2. 浮力结构：内部整体填充闭孔聚氨酯泡沫，外壳撞击破损不进水、不沉没。

3. 内衬防护：弧形内侧粘贴 20–30mm 加厚耐磨橡胶垫，防止钢管涂层刮伤、减震防滑。

4. 紧固件：全套 316 不锈钢螺栓、锁紧卡扣、双耳吊环，淡水 304 不锈钢可替代。

2. 备选钢制两半浮筒（重载大口径钢管）

Q355NH 耐候钢焊接两片式浮箱，内部分独立水密隔舱，防腐环氧富锌 + 阴极保护，适合 DN1800 以上重型钢管拖航，自重偏大、造价高、后期需除锈维护。

三、标准结构组成

1. 两半弧形浮体主体对称弧形卡槽，弧度匹配对应管道外径，贴合紧密无空隙；外侧一体成型吊耳，用于串联缆绳、牵引、锚固。

2. 橡胶缓冲内衬高弹性耐磨橡胶，隔离金属管道与塑料浮体，吸收水流、船舶撞击震动，防止管道防腐层磨损脱落。

3. 锁紧固定组件上下多组不锈钢螺栓快速夹紧，拆装无需吊装整根管道，现场直接从管道两侧扣合，改造、维修管线无需断管起吊。

4. 整体浮力仓两侧浮体提供对称浮力，受力均匀，管道不单边倾斜。

四、常用规格适配表（水上河道 / 近海）

安装间距参考

• 轻载软管：5–8 米一套浮筒

• 钢制疏浚钢管、长距离拖航：2–4 米一套浮筒

• 急流、近海风浪大区域：加密至 1.5–3 米一套

五、两种使用组合形式

1. 单排独立浮托（短距离水面敷设）

单根管道搭配分体浮筒单独漂浮，岸边简单锚固，适合湖库取水、临时灌溉管线，拆装灵活。

2. 多套串联浮排（长距离拖航）

浮筒两侧吊耳穿不锈钢钢丝绳串联成整体浮排，前端搭配拖头牵引，可整根管道水上长途拖运，搭配水下锚块限位，抵抗水流、风浪摆动。

六、核心优势（对比一体式环形浮圈、整体浮箱）

1. 免拆管道安装：两半对开结构，已下水、已铺设管线可直接加装，不用吊起管道，改造施工效率提升 70%；

2. 适配多种管径：更换内部橡胶内衬即可兼容相近口径管道，通用性强；

3. 受力均衡防变形：左右对称浮力支撑，不会出现单侧上浮导致管道弯曲；

4. 模块化替换：单套浮筒损坏可单独拆卸更换，不影响整条管线；

5. 柔性缓冲保护管线：橡胶内衬隔绝硬性摩擦，避免管道防腐层破损、锈蚀渗漏；

6. 自重轻，小船即可人工搬运组装，无需大型起重设备。

七、河道 / 海上使用高频痛点及解决方案

1. 水流冲击浮筒滑脱、螺栓松动解决：加大锁紧螺栓规格，增设防松螺母；浮筒外侧增加限位挡耳，串联钢缆整体约束。

2. 长期摩擦磨破管道防腐层解决：加厚耐磨橡胶内衬，定期检查橡胶垫，磨损后单独更换垫片，无需更换整套浮筒。

3. 海上盐雾导致螺栓生锈卡死、无法拆卸解决：全部标配 316 不锈钢紧固件，每年喷涂防锈润滑脂。

4. 风浪大管线倾斜、吃水过深触底解决：选用大浮力加厚款浮筒，缩短浮筒安装间距，管线两侧增设配重锚绳限位。

5. 水草、海洋生物缠绕浮筒与管道间隙解决：浮筒两端做导流弧形设计，定期小船清理缠绕杂物。

八、适用场景汇总

1. 河湖水库：灌溉取水浮管、生态补水漂浮管道、清淤疏浚管线；

2. 近海海上：海上吹填抽沙管道、海上临时输水软管、海底管线水上预拖；

3. 临时工程：水利施工临时漂浮管线、河道治理临时排污浮管。

九、运维要点

1. 月度巡检：检查锁紧螺栓松紧、橡胶内衬磨损、吊耳有无开裂；

2. 季度清理：清除浮筒、管道缠绕水草、海洋贝类附着物；

3. 年度维护：海上项目更换老化不锈钢配件，检查浮筒外壳有无撞击裂纹。
