耐高压试验仪
BDJC系列 绝缘材料电压测试系统 （无线蓝牙操作 安全升级 远程维护）
用途
高压验仪采用计算机控制，通过人机对话方式，完成对绝缘介质材料的工频电压击穿，工频耐压试验。适用于对固体绝缘材料(如：绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等)在工频电压下击穿电压，击穿强度和耐电压的测试。
固体执行标准 液体执行标准
GB1408-2016 固体绝缘材料电气强度试验方法 GB/T 507-2002绝缘油击穿电压测定法
GB/T1695-2005硫化橡胶工频电压击穿强度和耐电压的测定方法 DL429.9-91 绝缘油介电强度测定法
GB/T3333电缆纸工频击穿电压试验方法
HG/T 3330绝缘漆漆膜击穿强度测定法
GB12656电容器纸工频击穿电压测定法
ASTM D149.美标电压击穿试验方法
产品优势
西门子cpu中央单元处理器采集精度*高*稳定
无线控制摆脱距离困扰人机分离使用更加方便。国内独有 更好的保护人员的安全性
双向电压电流干扰抑制技术 防止击穿时刻电流干扰导致的失控危险和烧坏通讯端口
新软件 带自检功能 和预警提示功能增加电流电压双向判断支持无线安全控制 一般厂家只能靠电压检测
内设漏电防护网 电弧自动卸压
C++*新控制程序 结果更精准
优于其他厂家只能做固体 我司试验机可以做固体也可以做液体同行
内置熔断保护器、和漏电保护器 过流或过载可有效烧断熔断器保护仪器控制和高压部分且更换方便
试验结果自动筛选可选择性保留
远程维护报警 售后更方便
试验结果数据无限储存
软件支持无线云端协议上传可第三方编辑
满足数据采集的要求，用于该项目所涉及设备的相关数据信息采集及显示。
该平台向卖方开放,软件部分如有上位机系统，备标准通讯接口，如：OPC DC/UA.Webservice，Webapl硬件接口：硬件通讯接口支持如TCP/IP,电子协议101.104等规约。物理接口应支持：COM,TCP,UDP,GPRS,编程口、USB等多种链路。系统提供中间数据库标准数据对接 数据库可无限储存实验数据不丢失！
出厂校准界面
试验界面
历史查询界面
试验参数界面：
软件功能介绍：
软件平台：WINDOWS窗口操作平台，界面直观，便于操作
曲线显示：在实验过程中可以动态显示试验曲线
数据导出：可以对试验结果导入EXCEL表格
实验报告：可以人为设置报告名称，并对实验报告进行打印
试验方式：可以根据需求对直流试验和交流试验进行灵活选择
试验方法：可以根据需求自行选择击穿电压、耐压试验、梯度试验
参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数值
试样设置：可对不同标准的试样参数灵活设置
人员管理：设置用户名及密码，不同的操作员登入进行不同的试验，互不影响
标准选择：含有不同标准，可根据需求自行选择
连续操作：连续操作试验时，可直接在软件里结束试验，进行二次试验

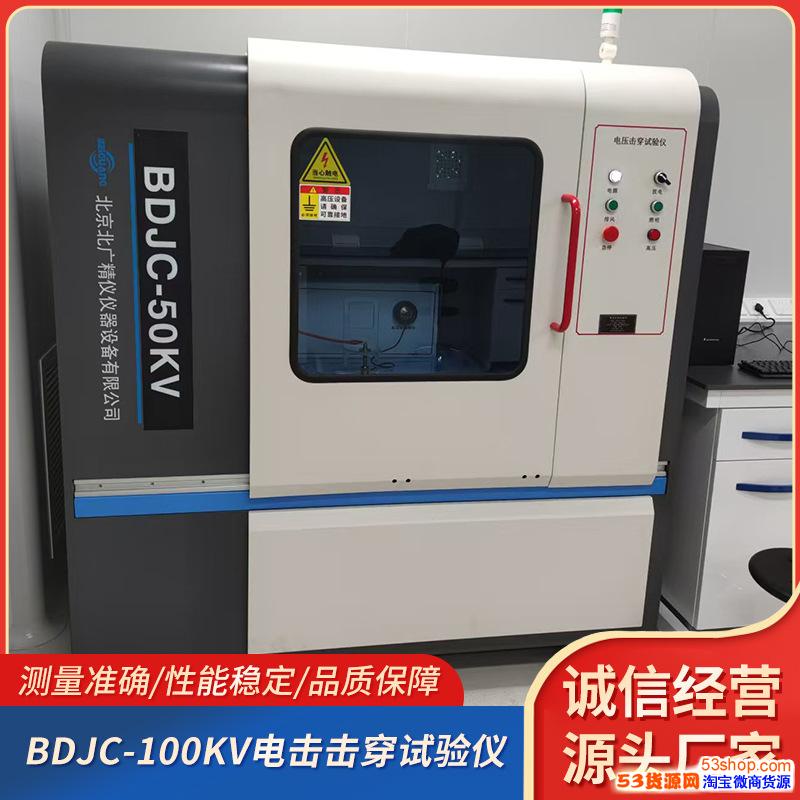

100kv 实物图 50kv实物图
技术参数：
型号 BDJC-50KV BDJC-100KV
*高输出电压 50Kv 100KV
变压器容量 3KVa 10KVA
升压器容量 2kva 3KVA
工作电压 220v±10 的单相交流电压和 50Hz±1的频率 220v±10 的单相交流电压和 50Hz±1的频率
控制方式 西门子PLC 西门子PLC
试验方式： 交流/直流试验：1、匀速升压2、梯度升压 3、耐压试验 交流/直流试验：1、匀速升压2、梯度升压 3、耐压试验
试验介质 空气/绝缘油 标配方便拆装的油浴装置 空气/绝缘油 标配方便拆装的油浴装置
升压装置 采用先进的无触点原件匀速升压淘汰前款机械调压 采用先进的无触点原件匀速升压淘汰前款机械调压
升压速度 0.1kv-5.0kv/s 自用设定 0.1kv-5.0kv/s 自用设定
耐压时间 软件设定＞10H 软件设定＞10H
试验精度 ≤1% ≤1%
漏电流选择 0-150mA 0-150mA
控制方式 232/485/网口 232/485/口
控制方式 无线/有线 可选 无线/有线可选
击穿判断方式 电压/电流 电压/电流
放电方式 自动放电 自动放电
变压器变比 1:500 厂家000
采集方式 变压器0-100v输出 变压器0-100v输出
升压速度 0.1-5.0kv/S 0.1-5.0kv/S
耐压环境 固体；液体。定做高温境高温油 固体；液体。定做高境高温油
击穿判断方式 高电压判断、漏电流判断 高电压判断、漏电流判断
放电方式 实验结束自动放电 实验结束自动放电
电极示意图
液体电极
部分电极截图
6MM电极 球形电极 球-板电极 线材电极
25MM-75MM电极 微型电极
管材电极 其它电极
安全保护
跳闸后电压自动回零
超压保护
试验过流保护
试验短路保护
安全试验门保护
软件误操作保护
零电压复位保护
试验漏电保护
独立接地保护
试验结束放电保护
设备故障报警保护
设备安全保护部分线路图：
主要部件
高压变压器
cpu 控制模块
西门子中央处理单元
远程蓝牙模块
漏电保护系统
系统故障报警
升压调压器
电压传感器
电流传感器
独立控制模块
设备标准配置
试验主机 一台
高压发生器 一套
试验电极 二套 (国标1408.1 25mm 2只 75mm 1只）
试验油箱 一只 北广
实验软件 一套
放电系统 一套
控制系统 一套 西门子
数据采集系统 一套
试验油箱 一只
电极支架 一只
装 箱 单 一份
绝缘手套 一副
无线控制 一支
高分子材料检测仪器专业生产商 国家军工产品合格制造单位
工频高压成套试验设备
产品概述我公司生产的YD系列工频高压成套试验设备是一种新型高压测试设备，本系列产品采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。产品的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所必备的试验仪器。
轻型高压试验变压器除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表，便可组装成直流高压试验装置，可以测量高压直流泄漏电流。
原理图技术要求试验变压器使用环境要求：
输入电压：交流220V50Hz；
环境温度：-40℃～40℃；
相对湿度：≤85%（环境温度为25℃时）；
不含有化学性气体及蒸汽的环境中；
无爆炸性危险的气体中；
不受雨水浸入的场合下。技术参数 ：
串激变压器
产 品 型 号 15KVA/150KV 频 率 50Hz
额 定 容 量 15 KVA 空 载 电 流 1.3 A
额定输入电压 400 V 额定输入电流 37.5 A
额定输出电压 AC 150 KV 额定输出电流 100 mA
仪表电压 100V 变 比 1500:1
绝缘方式 油浸式操作步骤
按接线原理图连接好引线，并将变压器和控制箱可靠接地；
试验前，检查各部位的接线是否接触良好，并检查控制箱的调压器是否调至"零"位；
接通电源，绿色指示灯亮，按下启动按钮，红色指示灯亮，表示变压器已通电，等待升压；
顺时针匀速旋转调压器手柄，进行升压，并密切注意仪表指示以及试品的情况；
试验完毕后，应迅速将电压降至零位，并按下停止按钮，然后切断电源，解开试验引线。注意事项
做高压试验时，必须由2人或2个以上人员参加，并明确做好分工，明确相互间的联系方法。并有专人监护现场安全及观察试品的试验状态；
变压器和控制箱应有可靠的接地；
试验过程中，升压速度不能太快，也决不允许突然全电压通电或断电；
在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，并切断电源，停止试验，查明原因后再做试验。① 电压表指针摆动很大；② 发现绝缘烧焦的异味、冒烟现象；③ 被测试品内有不正常的声音。
试验中，如果试品短路或故障击穿，控制箱中的过流继电器工作，此时，将调压器回至零位，并切断电源后，方可将试品取出。
进行电容试验或进行直流高压泄漏试验时，试验完毕后，将调压器降至零位后，并切断电源，然后，应用放电棒将试品或电容器的高压端对地进行放电，以免存留在电容中的电势发生触电危险。
试验变压器的容量选择
标称试验变压器容量Pn的确定公式：
Pn=kVn2WCt10-9
式中：Pn-标称试验变压器容量（kVA）；
k -安全系数；
Vn-试验变压器的额定输出高压的有效值（kV）；
W -角频率，W=2πf,f为试验电源的频率；
Ct-被试品的电容量（PF）。
对于不同的试验电压Vn，选择适当的安全系数k，标称试验电压较低时，k值可取高一些；以下列出不同的试验电压Vn，所选用的安全系数k值，供参考：
Vn=50～100kVk=4；
Vn=150～300kVk=3；
Vn≥300kVk=2；
Vn≥1MV k=1。
被测试设备的电容量Ct可由交流电桥测出。Ct的变化很大，应由设备的类型而定。典型数据如下：
棒形或悬式绝缘子几十微法；
电压互感器200～500PF；
分级套管100～1000PF；
电力变压器＜1000kVA～1000PF；
电力变压器＞1000kVA1000～10000PF；
高压电力电缆和油浸纸绝缘250～300PF/m；
气体绝缘 ～60PF/m；
封闭变电站，SF6气体绝缘100～10000PF。
附件
我司对所有产品实行"三包"，欢迎用户选用我厂的产品，对我厂的产品质量提出宝贵的改进性意见。
使用说明书 1份；
产品合格证 1份；
